Силові трансформатори 6(10) кВ

Асортимент трансформаторів 6(10) кВ

Ми постачаємо силові трансформатори напругою 6(10)/0,4 кВ:

• масляні трансформатори типу ТМ

• герметичні масляні трансформатори типу ТМГ

• сухі трансформатори ТС

Обладнання підбирається залежно від умов експлуатації, вимог безпеки та технічного завдання замовника.

Трансформатори сухі та масляні стаціонарні силові трифазні двообмоткові загального призначення

Потужністю від 25 до 16 000 кВА. Напругою до 35 кВ включно.

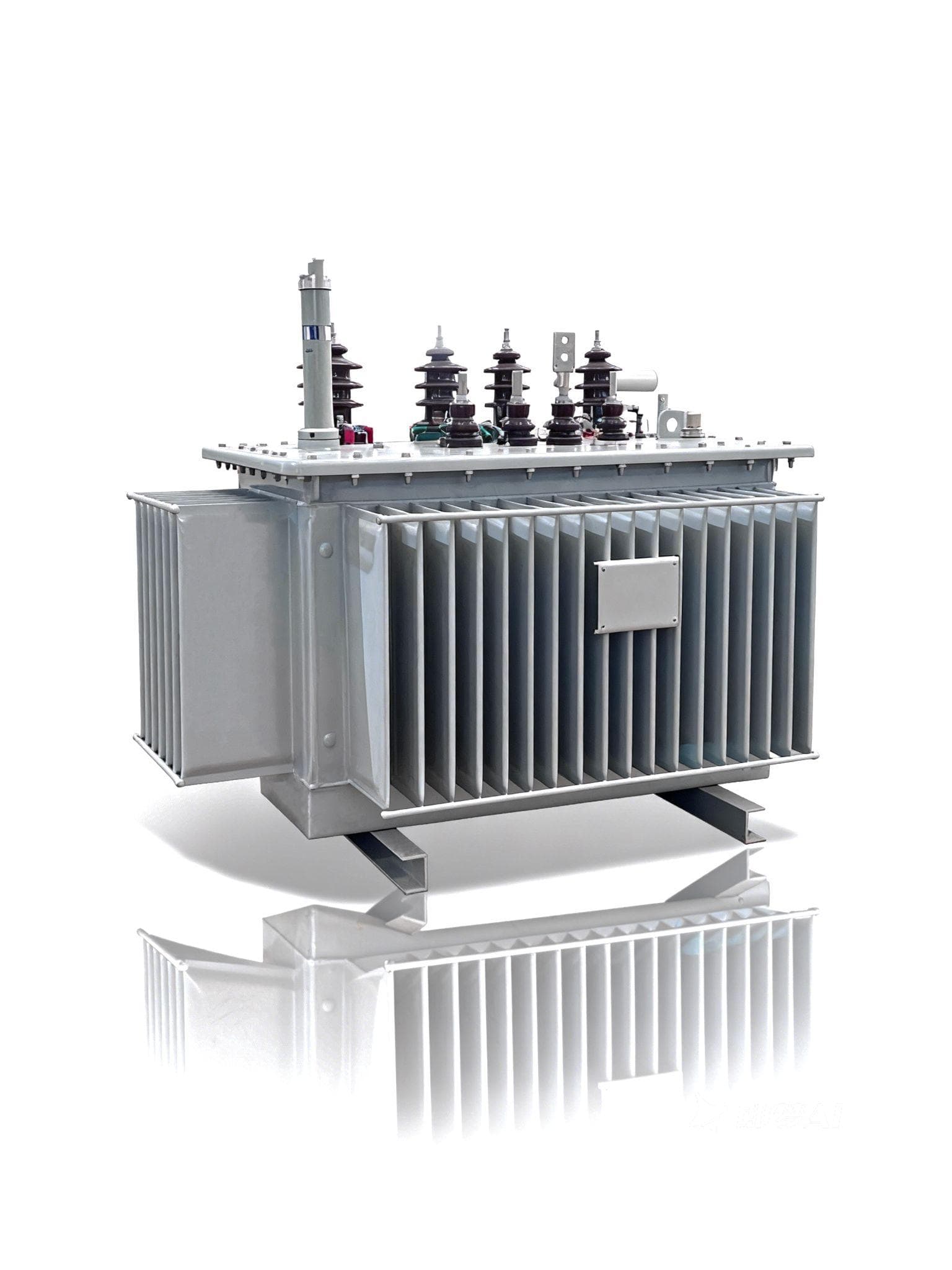

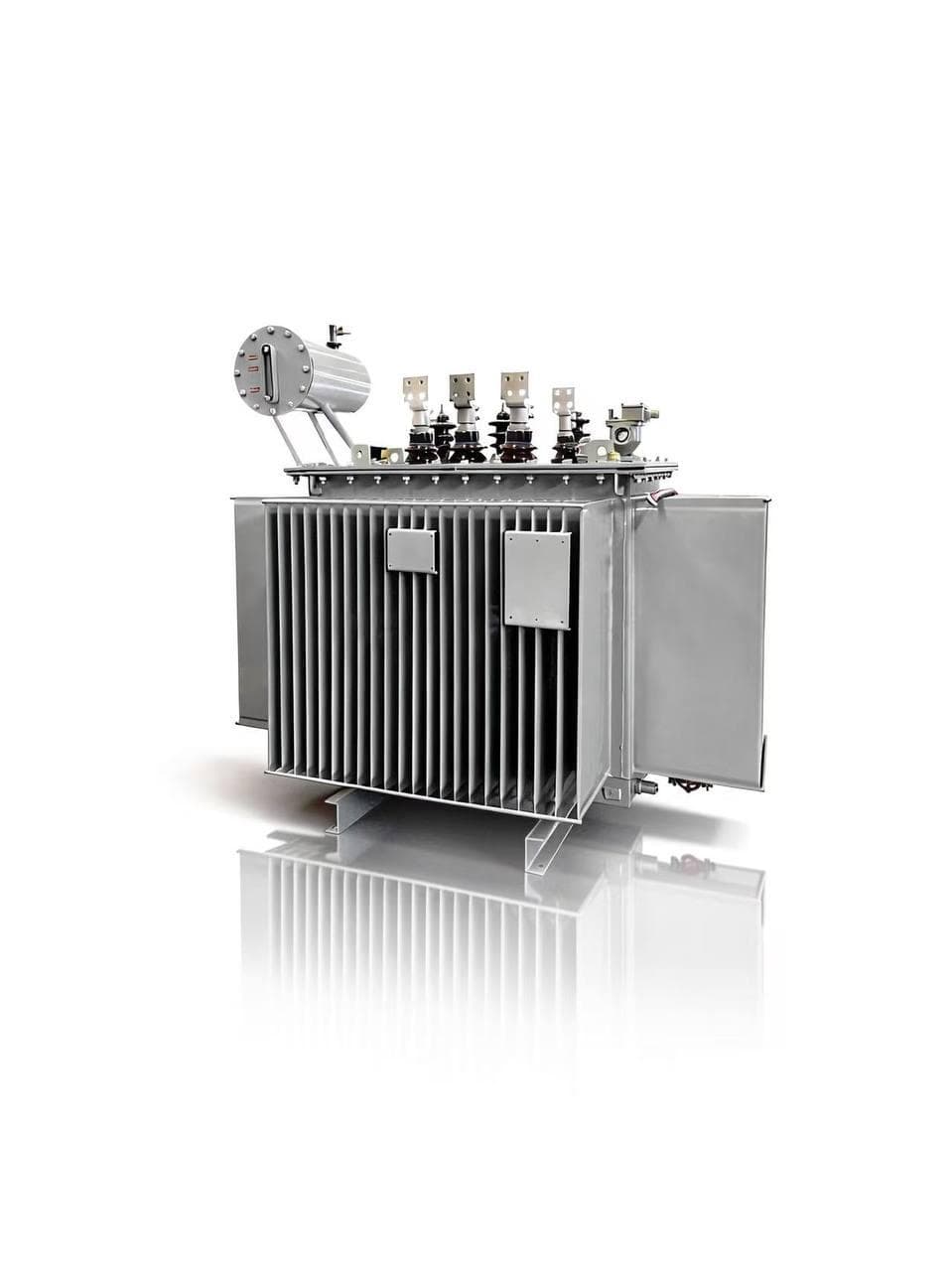

Силові масляні трансформатори

Стаціонарні силові масляні понижувальні трансформатори загального призначення (однофазні, двофазні та трифазні, двообмоткові) потужністю від 10 до 6300 кВА та напругою до 35 кВ включно.

Також виготовляються трансформатори спеціального виконання (герметичні, фланцеві) типів ТМЗ, ТМГ, ТМГФ, ТМФ, ОМП, ОМ, ОМС, призначені для застосування в різних галузях економіки.

Умови експлуатації

Трансформатори призначені для внутрішньої та зовнішньої установки та можуть працювати за таких умов:

висота над рівнем моря — до 1000 м
температура навколишнього середовища — від −45 °C до +40 °C
виконання для помірного клімату («У» за ГОСТ 15150-69)
відносна вологість — до 80% при температурі +25 °C (для виконань «У» та «УХЛ»)

Не допускається експлуатація:

при вібраціях і сильних механічних впливах
у вибухонебезпечному або агресивному середовищі (гази, пари, пил високої концентрації)
при частих включеннях з боку живлення

Технічні характеристики

Номінальна напруга ВН: 6, 10, 20, 35 кВ
Номінальна напруга НН: 0,23 / 0,4 / 6 / 6,3 / 10 / 10,5 кВ
Схема з’єднання (стандарт): Dyn11
1000–6300 кВА · 35 кВ / 6,3 або 10,5 кВ: Yd11 або Yy0
1000–6300 кВА · 10,5 кВ / 6,3 кВ: Yd11 або Ydn11

Конструкція

Основні вузли трансформатора:

бак з радіаторами (система охолодження)
маслорозширювач
активна частина
вводи
термосифонний фільтр
контрольно-вимірювальні прилади
захисні пристрої

Активна частина включає

магнітопровід (трьохстержневий, із холоднокатаної електротехнічної сталі)
обмотки (мідні або алюмінієві)
перемикач регулювання напруги

Обмотки мають концентричне розташування. Регулювання напруги виконується високовольтним перемикачем рейкового типу зі ковзним контактом.

Контроль та вимірювання

Для контролю рівня масла застосовуються поплавкові або стрілочні масловказівники.

Вони встановлюються на кришці маслорозширювача або на стінці бака (для типу ТМЗ).

Контрольні позначки рівня масла

−45 °C, +15 °C, +40 °C

У трансформаторах типів ТМГ та ТМГФ використовуються поплавкові масловказівники.

Нормативи

Трансформатори відповідають вимогам:

ГОСТ 15150-69
ДСТУ EN 60076-1:2016
ТУ У 27.1-40169080-006:2022 («Трансформатори силові загального призначення напругою до 35 кВ»)

Переваги масляних трансформаторів

Економічність: струм холостого ходу знижено в середньому на 60–80%; втрати холостого ходу — на 25–35%
Довговічність: бак трансформатора повністю герметичний — масло не контактує з повітрям, що подовжує термін служби
Надійність: покращена герметизація бака, підвищені надійність і рівень виробництва
Компактність: гофрований радіатор компенсує теплове розширення масла та замінює розширювач — конструкція компактна, займає малу площу

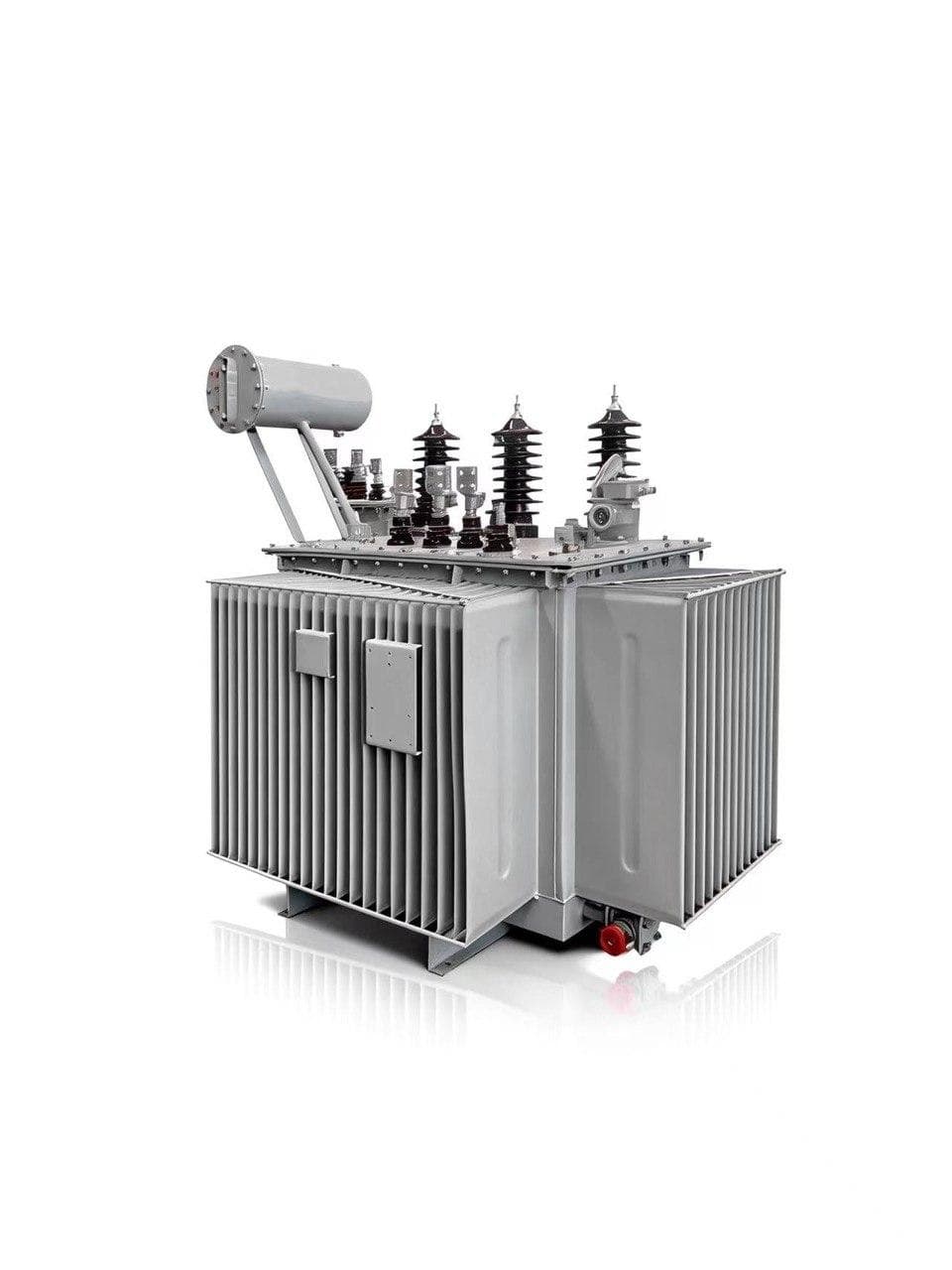

Трансформатори масляні силові типу ТМ 6(10) кВ

Трансформатори силові типу ТМ відповідають стандартам МЕК-76, ГОСТ 11677-85, ГОСТ Р 52719-2007, ТУ У 31.1-13608660-062:2007.

Сертифіковане за ДСТУ ISO 9001:2015 та ДСТУ ISO 14001:2015.

Опитувальний лист — ТМнезабаром

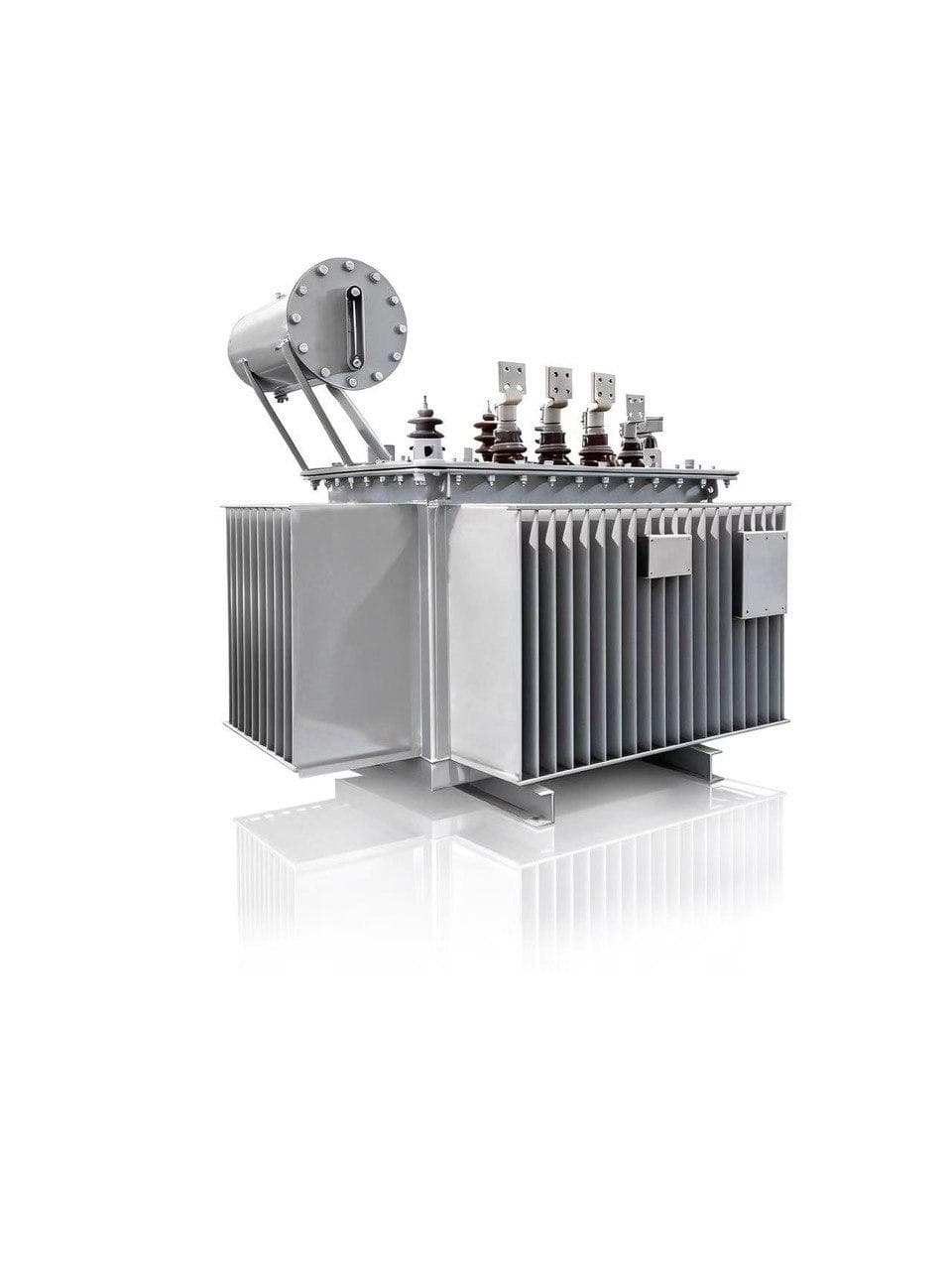

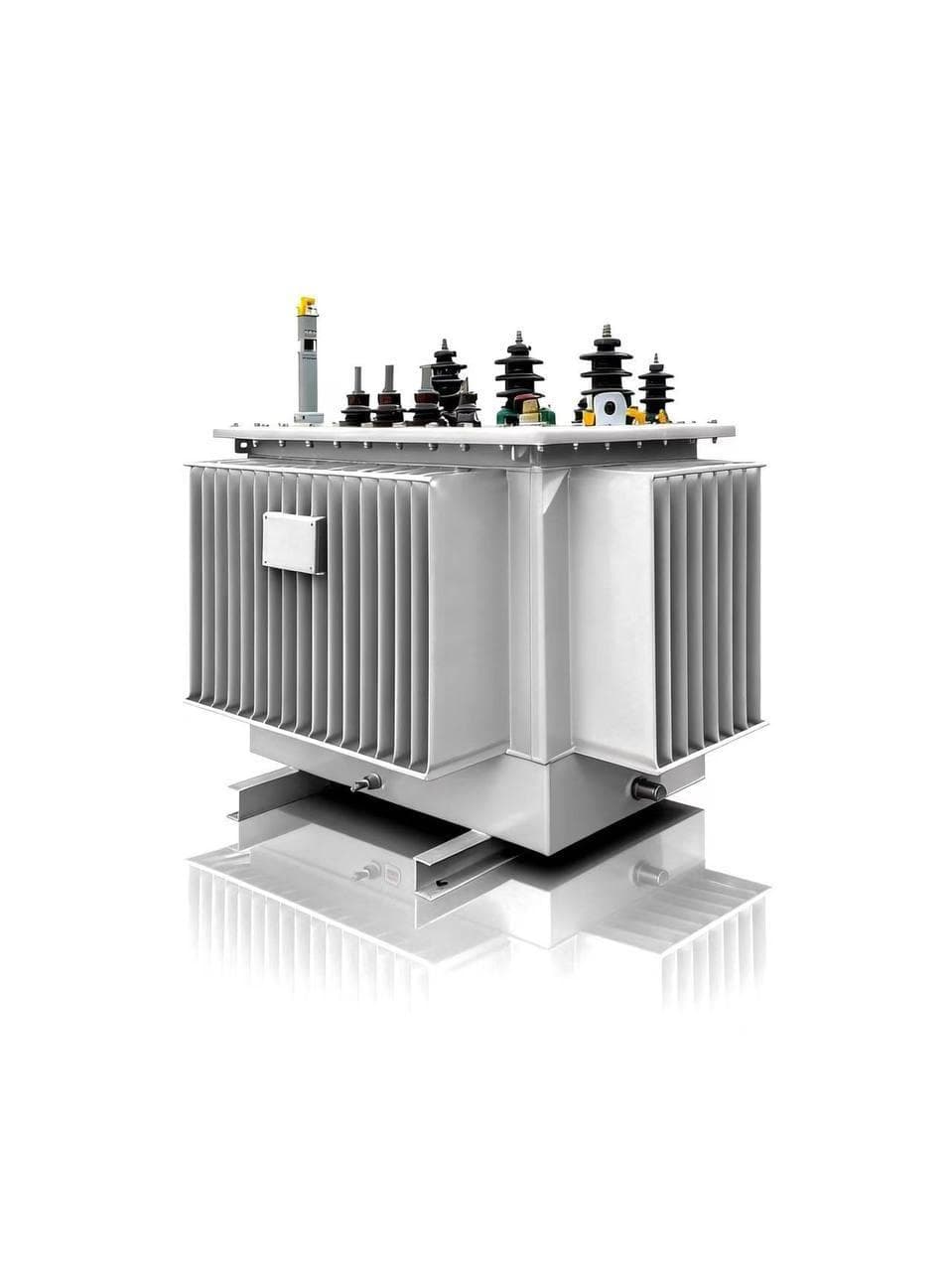

Трансформатори масляні силові типу ТМГ 6(10) кВ

Діапазон потужностей 25 — 2500 кВА. Виконано в герметичному виконанні з повним заповненням оливою. Температурні зміни обсягу оливи компенсуються зміною обсягу гофрованих стінок бака за рахунок їх пружної деформації.

Перевагою герметичних трансформаторів є менші габарити за рахунок відсутності розширювального бака, а також відсутність безпосереднього контакту масла з атмосферою — це виключає поглинання вологи з навколишнього середовища, а отже, прибирає потребу в періодичному обслуговуванні.

Опитувальний лист — ТМГнезабаром

Індивідуальний розрахунок під ваше ТЗ

Ми виконуємо індивідуальний розрахунок вартості трансформатора відповідно до ваших технічних вимог. Для підготовки точної комерційної пропозиції необхідно заповнити опитувальний лист — на основі наданих даних ми підберемо оптимальне технічне рішення та надамо розрахунок вартості у найкоротші терміни.

Отримати пропозицію 0 800 300 500
